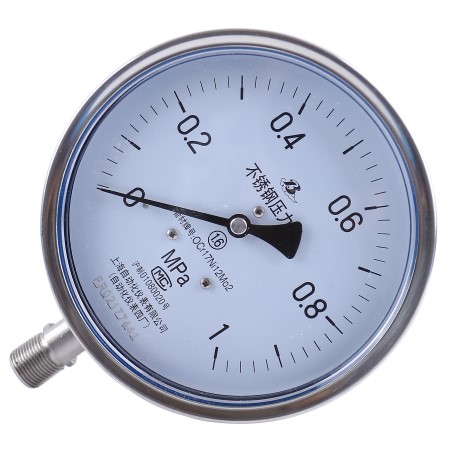

Y-150B-F不锈钢压力表
介绍
产品简介
上海自动化仪表四厂Y-B系列不锈钢压力表应用于石油，化工，化纤，冶金，电站等工业部门对耐腐蚀，抗振要求较高的工艺流程中测量各种流体介质的压力。 本要的整体结构设计合理，工艺精致，具有较高的测量准确度和持久的稳定性，因此可提供出口，尤为国内用户对引进国外技术装备中的******仪表实现国产化的理想配套产品。Y-150B-F不锈钢压力表
结构原理
由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。Y-150B-F不锈钢压力表
主要技术指标
标度范围、准确度等级
型 号 | 标度范围MPa(Hg～Psi) | 精度度等级 |
Y-60B-F | 0～0.6、1、1.6、2.5、4、6、10、16、25、40、60 | 2.5 |
Y-60B-FZ | ||
Y-63B-F | ||
Y-63B-FZ | ||
Y-100B-F | 0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60 | 1.6 (1) |
Y-100B-FZ | ||
Y-150B-F | ||
Y-150B-FZ | ||
Y-103B-F | ||
Y-103B-FZ | ||
Y-153B-F | ||
Y-153B-FZ |
注：括号内的标度范围和准确度等级供特殊订货。Y-150B-F不锈钢压力表
◆使用环境温度：-25～70℃（外壳内充液）
-40～70℃（外壳内不充液）
◆温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动：V·H·4级（外壳内充液）
V·H·3级（外壳内不充液）
◆外壳防护等级：IP65
◆重量：0.2kg(Y-60B-F)
0.6kg(Y-100B-F)
1.0kg(Y-150B-F)
使用选型
◆导压系统及外壳等材质
零件名称 | 材料牌号 | |
Y-60B | Y-100B、Y-150B | |
接头 | 0Cr18Ni9（304） | 0Cr17Ni12Mo2（316） |
弹簧管 | 0Cr18Ni9Ti（321） | 0Cr17Ni12Mo2（316） |
外壳 | 0Cr18Ni9 | |
产品示意图
D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接头螺纹d |
60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5；Z 1/4″(NPT) |
100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20×1.5； Z 1/2″； Z 1/4″(NPT) |
150 | 165 | 5.8 | ≤125 | ≤60 |
