ZDL-21125电动调节阀
介绍
ZDL-21125电动调节阀 概述
ZDL-21125电动调节阀由电动执行机构和我厂从美国Masoneilan公司引进的21000系列单座阀及41000系列套筒阀组成。电动执行机构可分别配用 从日本KOSO引进的3610L系列、从英国Rotork公司引进的ML系列、深圳万讯自控有限公司与德国PS公司合资生产的PS系列等。
主要特点：
ZDL-21125电动调节阀采用顶端导向结构，能够提供足够的支持，确保阀芯稳定操作。该阀通用性好，可适用于各种流体的过程控制。
1、具有各种阀芯，包括快速更换阀芯，低容量阀芯、软密封阀芯、低噪声和抗气蚀阀芯，使用面广。
2、采用顶端导向结构，导向面积大，稳定性好。
3、泄漏量小。
4、阀芯、阀座的密封面可堆焊钨铬钴硬质合金，提高调节阀的使用寿命

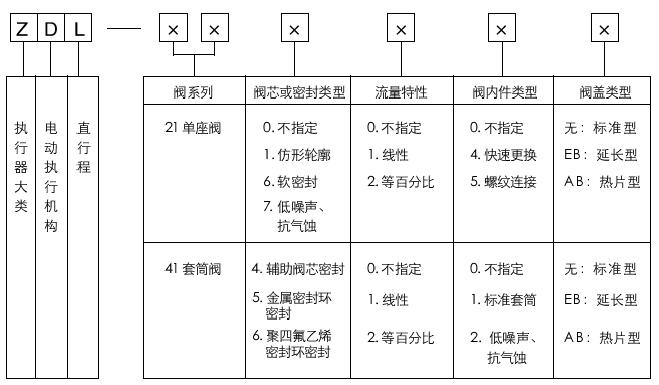

二、型号编制说明
三、主要技术性能指标
I.本产品企业标准代号:Q/YXBM772
2.规格（见表1）
▲ZDL-21125
表1
压力等级 口径 | 150 | 300 | 600 | 900 | 1500 | 2500 |
3/4 | ○ | ○ | ○ | — | — | — |
11/2 | ○ | ○ | ○ | ○ | ○ | ○ |
2 | ○ | ○ | ○ | ○ | ○ | ○ |
3 | ○ | ○ | ○ | ○ | ○ | ○ |
4 | ○ | ○ | ○ | ○ | ○ | ○ |
6 | ○ | ○ | ○ | ○ | ○ | ○ |
3.连接形式（见表2）
●套焊 △螺纹连接 □法兰 ■对焊
注:法兰连接标准按ANSI B16.5-1981 ;套焊、螺纹连接标准按ANSI B16.11-1980;对焊连接标准按ANSI B16.25-1979。
▲ZDL-21125
表2
口径（英寸） | 压力等级ANSI Class | ||||
150 | 300 | 600 | 900/1500 | 2500 | |
3/4 | □● | □● | □△● | — | — |
11/2 | □● | □● | □△● | □● | □● |
2 | □● | □● | □△● | □● | ● |
3 | □■ | □■ | □■ | □■ | ■ |
4 | □■ | □■ | □■ | □■ | ■ |
6 | □■ | □■ | □■ | □■ | ■ |
4.固有流量特性

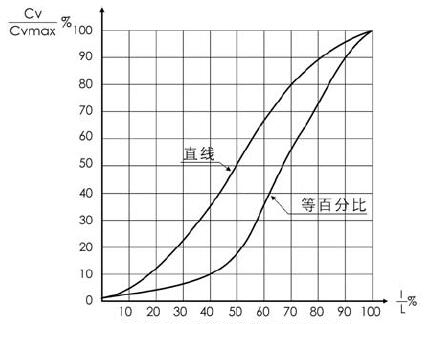

仿形轮廓阀芯、软密封阀芯有二种固有流量特性：直线和等百分比特性，特性曲线见图一。低噪声、抗气蚀阀芯只有直线特性。
固有可调比R 50:1
5.电动执行机构主要技术参数（见表3）
项目 | 配用电动执行机构型号 | ||
3610L 系列 | ML 系列 | PS系列 | |
输入信号 | 4～20mA 1～5V | 4～20mA ； 24VDC 脉冲 1～5VDC DCS控制信号 | 4～20mA 2～10V |
位移速度（mm/s） | 1.7（361LSB-50） 2.0（361SC-99） | 0.9（7ML） 1.2（11ML） 4.5（16ML） | 1.0（PSL204、PSL208、PSL320） |
电源电压 | 220V 50Hz | 380V 50/60Hz | 220v 50Hz |
环境温度（℃） | -10～60 | -30～70 | -20～60（低于-20时装加热电阻） |
外壳防护等级 | IP55 | IP68 | IP55 |
防爆形式 | 普通型 | 普通型 防爆型 | 普通型 |
6.主要零件材料

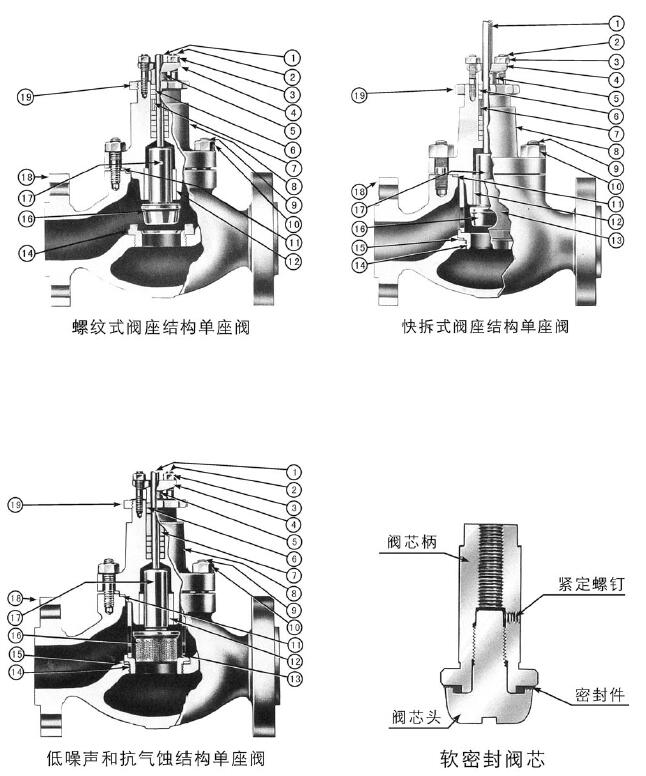

▲ZDL-21125主要零件材料（见图三、表4）
表4
序号 | 零件名称 | 材料 | |
1 | 阀杆 | SUS304、SUS31 6、SUS630、NCF750 | |
6 | 填料 | P45190"M,P"316和P"6610组合使用 | |
8 | 阀盖 | ASTM A105, ASTM A182 F11、SUS304, SUS316 | |
12 | 导套 | 9Cr18, Stellite No.6 | |
13 | 套筒（快拆式阀内件用） | ANSI Class 150-1500 | SUS304、SUS316, SUS630 |
ANSI Class 2500 | SUS304, SUS316, SUS630, SUS304镀铬、SUS316镀铬、SUS630镀铬、SUS304氮化、SUS316氮化、SUS304或SUS316堆焊Stellite No.6 | ||
14 | 阀座 | SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6 | |
16 | 阀芯 | SUS403, SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6, SUS304或SUS316轮廓堆焊Stellite No.6, SUS304或SUS316嵌四氟乙烯 | |
18 | 阀体 | SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M | |
注:也可用国内******材料。
图三
