WRER-15A低温低压热电偶

电站测温用热电偶，热电阻

随着我国电力工业的不断发展，急需各种适用于电站的热电偶，以代替进口。本厂先后引进了专业制造技术和设备，并在原有产品基础上，对产品进行重新设计，增加了新的品种，使整个配套系列的品种、规格完全符合国产或引进的30万、60万千瓦发电机组以及国内其它机组配套需要，并以优异的质量来满足市场，应符合JB/T9238-1999及JB/T8622-1997标准。

量程规格

注:“t”为感温元件实测温度，

公称压力

一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一采用公称压力的1.5倍。实际上，允许工作压力不***与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

热电偶绝缘电阻:

常温绝缘电阻的试验电压为直流500V。测量常温绝缘电阻的大气条件为：温度15～35℃，相对温度45%，大气压力86～106kpa。

对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ·m

即：Rr·L〉>100MΩ L>1m

式中：Rr-热电偶的常温绝缘电阻值，MΩ；

L-热电偶的长度，m

对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。

热套式电偶

热套式电偶主要用于测量蒸汽管道及锅炉温度。

热电偶采用热套保护管与电偶可分离分工，使用时，用户可将热套焊接或机械固定在设备上，然后装上电偶就可工作，它的优点是提高了保护管的工作压力和使用寿命，又便于电偶的维修或更换，目前这种结构形式被国外广泛采用。

本厂生产的热套保护管采用引进设备和深盲孔技术加工而成，端部不用焊接，提高了热套保护管的强度和使用寿命。

热套式热电偶产品有五种不同结构和安装方式，用户可根据不同的温度，压力及蒸汽流速来选用。

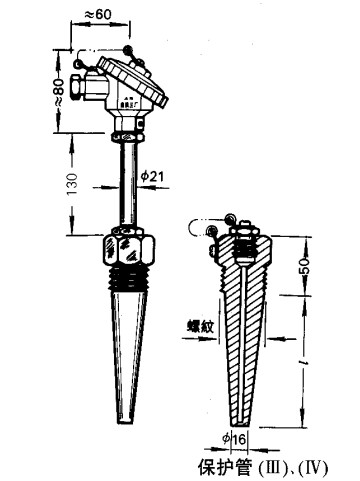

低温低压热电偶:

保护管材料：1Cr18Ni9Ti不锈钢

置入长度：1（mm）50、100、150、200、250、300、350、400、450、50

≤250 mm时，保护管可用于600℃。
