Y-150A抗振压力表
介绍
Y-150A抗振压力表(上海自动化仪表四厂)-白云牌
产品简介
Y-60A（含Y-2½″A）、Y-100A（含Y-4″A）、Y-150A（含Y-6″A）系列压力表及Y-60A-Z（含Y-2½″A-Z）、Y-100A-Z（含Y-4″A-Z）、Y-150A-Z（含Y-6″A-Z）系列抗振压力表在吸取国外******产品特点的基础上而研制的新颖压力表。鉴于本类仪表具有国际上90年代中期的水平，它不***外观精致，而且质优价廉，因此深受用户青睐，是目前国内外xj****技术装备中抉择的理想配套仪表。 该产品的*********：99225530.9。
本仪表广泛适用于石油、冶金、核电、轻工、医药、食品及通讯领域中（技术装备）的测压系统测量无腐蚀性的液体介质的压力。Y-150A抗振压力表
主要特点
◆外观精致，防护力强
仪表外壳(表盖与表壳)系采用特种奥氏体不锈耐酸钢制成，两者以滚边式或卡口式(限Y-100A、Y-150A系列)结构予以密封连接；接头与表壳之间以特有的结构形式并配以优质密封圈进行可靠密封。
◆性能稳定，持久耐用
测压元件以xj****的技术装备制成，并经过特殊的工艺处理，使之具有高的强度和弹性，以及优越的抗疲劳性能。
◆适应性强，安全性高
外壳上的观察窗选用高强度的工程塑料制成，能适应较恶劣的使用环境(如温差大、湿度高、工作振动较剧烈等)，甚至因一时使用不当(介质温度偏高或产生瞬时的过压现象)，也不致于导致潜在的危险。
◆型式多样，规格齐全
本仪表可供的品种和压力规格较齐全(参见技术参数栏)；压力计量单位除了以“MPa”为主外，也可制成“psi、kgf/cm²”或“bar”等其它单位或主、付两种单位(一般以外销为主)；接头螺纹尺寸有公、英、美制等若干种，任由用户抉择。
◆结构可靠，质优价廉
本仪表在结构设计上***具一格，表里并茂。在品质上由ISO9001体系予以控制和保证，但价格***相当于普通的抗振压力表。Y-150A抗振压力表

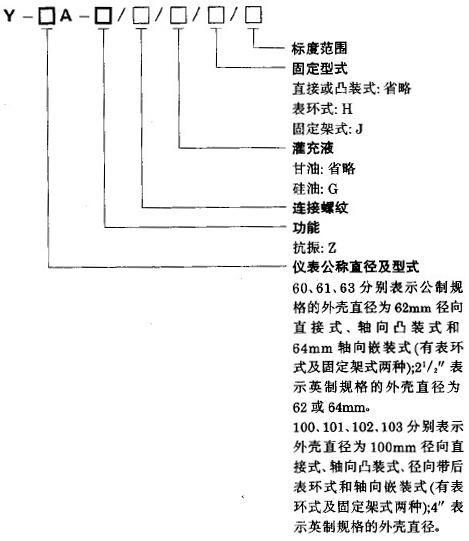

型号表示
主要技术指标
◆仪表标度范围、准确度及接头螺纹尺寸
型号 | 标度范围MPa（Hg～PSi） | 准确度±％F.S | 接头螺纹尺寸 |
*Y-60A | 0～0.1至40系列 -0.1～0至2.4系列 | 2.5 | M14×1.5 G1/4″ ZG1/4″(PT) Z1/4″(NPT) |
Y-61A | |||
Y-63A | |||
*Y-60A-Z | 0～0.4至40系列 -0.1～0.3至2.4系列 | 2.5(3.5) | |
Y-61A-Z | |||
Y-63A-Z | |||
*Y-21/2″A1 | 0～15至6000系列 -30″～0至300系列 | 2(3) | G1/4″ ZG1/4″(PT) Z1/4″(NPT) |
Y-21/2″A2-Z | |||
*Y-21/2″A1-Z | 0～60至6000系列 -30″～60至300系列 | ||
*Y-21/2″A2-Z | |||
Y-100A | 0～0.1至60系列 -0.1～0至2.4系列 | 1.6 | M20×1.5 G3/8″、1/2″ ZG3/8″、1/2″(PT) Z3/8″、1/2″(NPT) |
Y-101A | |||
Y-102A | |||
Y-103A | |||
Y-100A-Z | 0～0.4至60系列 -0.1～0.3至2.4系列 | 1.6（2.5） | |
Y-101A-Z | |||
Y-102A-Z | |||
Y-103A-Z | |||
Y-4″A1(A2) | 0～15至6000系列 -30″～0至300系列 | 1(2) | G3/8″、1/2″ ZG3/8″、1/2″(PT) Z3/8″、1/2″(NPT) |
Y-4″A1(A2)-Z | 0～60至6000系列 -30″～60至300系列 | ||
注：未带*号的型号均已获得实用新型******。 | |||
注：1.括号内的准确度分别表示在正常工作量程以外的区域，即公制规格为<10%及>90%F.S；英制规格为<25%及>75%F.S
2.标度范围为0-40MPa（Y-60A系列）及0-60MPa（Y-100A系列）或0-6000psi（Y-2½″）暂不生产
3.本公司且生产标度范围为±10psi（度盘为黑底白字，准确度为±4%F.S）的特殊规格Y-63A压力表供输变电设备上配电系统终端配套用。
◆使用环境温度：普通型为-40～70℃ 抗振型为5～55℃（外壳内充甘油）及-25～+55℃（外壳内充硅油）
◆抗工作环境振动：普通型为V.H.3 抗振型为V.H.4
◆外壳防护等级：IP65
◆仪表技术性能：普通型按GB1226-86 抗振型按JB/T6804-93（其中外销产品参照ANSI B40.1或ANSI B40.1M）
结构与原理
仪表由导压系统（包括接头、弹簧管等）、齿轮传动机构、示数装置（包括指针与度盘）和外壳（包括表壳、表盖、密封垫圈、表玻璃）等所组成。外壳为气密型结构，能有效地保护内部机构免受环境影响和污秽侵入。对于抗振型仪表，尚能抗工作环境较剧的振动和被测压力的脉动影响。
鉴于仪表的整体结构设计合理、工艺精细，故具有较好的稳定性和较高的耐用性。
仪表的工作原理与一般压力表和抗振压力表相同。Y-150A抗振压力表
主要零件材质
接头：铜合金HPb59-1
弹簧管：磷铜QSn4-0.3
外壳：0Cr18Ni9（304）
