H系列自动平衡记录调节、报警仪

   有悠久历史和信誉的大华仪表厂推出了***新畅销的H系列180mm记录仪，它采用多年积累的信息情报和引进***新电子技术和精密机械而生产的高可靠性的记录仪。

   H系列自动平衡记录调节、报警仪按各种组合方式有九百种型号供选用，记录方式有单笔、双笔、叁笔的笔书写式和6～12点及24点的行打点式；调节方式有2位置式、3位置式、PID式；报警方式有上限式；下限式；上下限式。由这些组合，可提供用户迫切期待的优质记录仪。

·用于所有的温度计测、控制……

·用于压力、流量等各种工业参量的测定、控制……

·用于气象观测……

180mm记录仪验证可靠性的九个方面：

·高精度

工业用记录仪精度为±0.5%

用***新的电子技术和高可靠性的设计，根据用户需要可提供指示精度达到输入量程的±0.25%的产品。在工业记录仪中获得了***高精度。

·长寿命

高分辨、长寿命的平衡用滑线电阻

在记录仪的心脏部份，平衡用滑线电阻采用导电塑料电位器，它分辨率高，寿命比贵金属线绕式高十位以上。

·高可靠

良好的密封性，高可靠性的输入切换开关

   打点式仪表的输入切换开关，使用玻璃封装的乾璜开关，无滑动磨损，且接点用玻璃管保护，故在不良的环境中也具有较长的寿命。

·可读性

安装标准的照明灯

全机种都安装标准的照明灯（除24点外），故即使在暗处也可以读出记录数据。

·记录清晰

应用临界阻尼记录曲线清晰

通过有微分阻尼电路的伺服放大器的灵敏显示和精密打点机构的打点记录，墨水笔或纤维笔的连续记录，均可清晰地记录所有现象。

·适应性

   丰富而齐全的选件

有单笔到叁笔的笔书写式记录；有6点到24点的打点记录；有mA 、mV热电偶、测温电阻等输入信号；有二位置式到PID式的调节方式；有上限、下限、上下限式的报警方式。由这些组合可提供所需的丰富齐全的机种。为使H系列的功能进一步发挥备有多重刻度仪表、高灵敏度仪表、带发讯装置仪表等选购件。

·维修简便

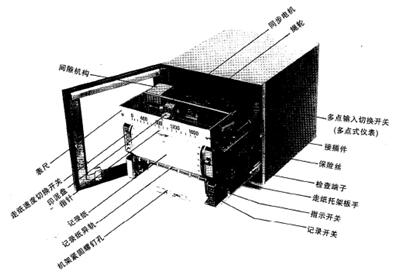

   容易维护检修的单元结构

   量程单元，伺服放大器，走纸机构等主要部件都单元化，且机架也能简易取下，故维护检修容易。

·操作灵活

牢固的结构和方便的前面操作

  在前面显示部，备有操作所须***的开关，而且PID调节单元等也装在仪表内，可在仪表前部进行所有操作。

□型号一览

●单笔（记录仪、记录报警仪）   打点式（记录仪、记录报警仪、记录调节仪）

□内填入输入点数，输入点数6,12,24点时分别填6,12,24.（例：mV输入，6点记录仪为EH800-06）。

*作为主机附加的报警单元或调节单元（宽288*高144*深370mm).

Δ作为特殊规格应先协商后订货。

·双笔（记录仪，记录报警仪，记录调节仪）

□□ 内填入各笔的输入信号，按顺序为第1笔，第2笔，mV输入为8，热电偶输入为1，热电阻输入为2，mA输入为9.

     （例：第1笔mV输入，第2笔热电偶输入的记录仪为FH8100)

·叁笔（记录仪，记录报警仪）

□□□内填入各笔的输入信号，按顺序为第1笔，第2笔，第3笔，mV输入为8，热电偶输入为1，热电阻输入为2，mA输入为9。

（例：第1笔mV输入，第2笔热电偶输入，第3笔热电阻热电阻输入是记录仪为GH812000)

□型号表示

●单笔、多点式

例：EH126-06  热电偶输入，上限报警，六点记录仪。

●双笔　

例：FH1200 第一热电偶输入，第二笔热电阻输入，双笔记录仪。

●叁笔

例：GH111006  第三笔上限报警，热电偶输入，三笔记录报警仪。

□标准分度范围

 注：1.“E、K、B、S、T、J、F1、F2、Pt100、Cu50、Cu100”其单位为℃；

     2.“均格”指表尺是等分刻度；

     3.如有特殊要求或超出本表范围，均可与大华厂销售科联系解决。

□主要技术指标

输入信号：mV－DC3 mV以上

　　　　　热电阻－30℃以上（Pt100）

刻度长度：180㎜

指示精度：输入量程的±0.5﹪

指示回差：输入量程的0.25﹪

平衡时间：输入量程移动约2s(50Hz)

记录纸：折叠式—有效记录180mm（全幅200mm）全长20m

         笔书写式—单笔、双笔、三笔三种

         打点式—6点、12点、24点三种

         笔书写式：纤维笔连续记录；第1笔（红）、第2笔（绿）、第3笔（蓝）

         打点式：各点蘸印泥盘打点记录

         打点色—6点：1红、2黑、3天蓝、4绿、5棕、6紫

                 12点：1红、2黑、3天蓝、4绿、5棕、6紫、7橙、8灰、9蓝、10草绿、11桃红、12枚红

                 24点重复12点及1-24点数字打印

走纸速度：12.5、25、50、100mm/h4速及快速Fast

打点时间：6S（50Hz）、5S（60Hz）

记录笔间隔：约4mm（多笔时）

抬落笔（笔式）：手动，各笔***立

电源：AC 220V 50Hz

允许电压变动：额定值的10%~15%

环境温度：0℃~50℃

相对湿度：10%~90%RH

允许信号源电阻：直流电压输入:3mV＜量程电压≤500mV-10KΩ以下

                             500mV＜量程电压≤100mV-10KΩ以下

                 热电偶输入:10KΩ以下

                 热电偶输入:每1线10Ω以下

输入电阻：直流电压输入:3mV≤量程电压≤500mV-约8MΩ

                       500mV＜量程电压≤100mV-约1MΩ

                       热电偶输入-约8Ω

绝缘电阻：测定端和接地端子间DC500V 20MΩ以上

          源端和接地端子间DC1000V 20MΩ以上

          测定端和电源端子间DC1000V 20MΩ以上

绝缘强度：测定端和接地端子间AC500V 1min

          源端和接地端子间AC1000V（100V系列电源）1min

          AC1500V（200V系列电源）1min

          测定端和电源端子间AC1000V（100V系列电源）1min

          AC1500V（200V系列电源）1min

照明灯：荧光灯（但24点仪表无照明）

消耗功率：约35W

门：铝制压铸件漆黑钯

外壳：普通钢板漆银灰色

安装方法：面板嵌装式——***打点式仪表安装角度可后倾30℃

重量：约13.5~16.5Kg

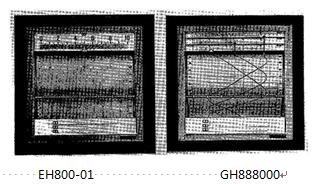

●   笔书写式记录仪

型号  EH□00-01   单笔        GH□□□000    3笔

      FH□00-00   双笔

□：输入信号   1：热电偶   2:热电阻   8：mV   9：mA

笔书写式记录仪用笔机构清晰连续记录温度、流量、压力等的测定时，在EH系列记录仪中有单笔、双笔、叁笔三种，在多笔仪表中，每笔输入和放大回路都相互***立，所以可在同一记录纸上连续记录完全不同的各种现象。而且在单笔、双笔记录仪中除记录外还有报警或调节的功能，叁笔记录仪中也有报警功能的机种。

□单笔记录仪规格

记录点数:单笔

记录方式：纤维笔连续记录，墨水颜色为红色

平衡时间：全行程移动约2s(50HZ)

走纸速度：12.5、25、50、100mm/h 4速及快速Fast

抬落笔：手动

重量：约13.5kg

□双笔记录仪规格

记录点数：2笔

记录方式：纤维笔连续记录

第1笔（红）  第2笔（绿）

平衡时间：全行程移动约2s(50HZ)

走纸速度：12.5、25、50、100mm/h 4速及快速Fast

抬落笔：手动，各笔***立

记录笔间距：约4mm

重量：约14.5kg

□叁笔记录仪规格

记录点数：3笔

记录方式：纤维笔连续记录

第1笔（红）  第2笔（绿） 第3笔（蓝）

平衡时间：全行程移动约2s(50HZ)

走纸速度：12.5、25、50、100mm/h 4速及快速Fast

抬落笔：手动，各笔***立

记录笔间距：约4mm

重量：约16kg

●   打点式记录仪

型号   EH100-□  热电偶输入         EH900-□  mA输入

       EH200-□  热电阻输入         EH900-□  mV输入

□:记录点数6，12，24点

打点记录仪在一定的间隔时间中，清晰地打点记录温度、压力、流量等测量值，EH系列打点式记录仪有6、12、24点三种，在同一记录纸上能记录多种数据，而且某些机种还带有报警和调节功能。

□规格

记录点数：6、12、24点三种

记录方式：各点蘸印, 泥盘打点记录

          6点：1红、2黑，3天蓝、4绿、5棕、6紫

          12点：1红、2黑，3天蓝、4绿、5棕、6紫 7橙、8灰、9蓝、10草绿、11桃红、12玫红

          24点：重复12点或12点重复1-24点数字打印

走纸速度：12.5、25、50、100mm/h 4速及快速Fast

打点间隔：6S(50HZ)

重量：约13.5kg(24点计约15kg)

●本质安全防爆结构温度记录仪

      EH100-06(防爆结构)

     型号  EH100-□□:记录点数6、12点

    本质安全防爆结构记录仪，内藏高可靠性的齐纳屏幕障，配用充填形热电偶，可在3nG5爆炸等以及在0种危险场所进行测定记录，有的机种还带有报警功能。

□规格

输入信号K、E、J、T、B、S热电偶

指示精度：输入量程的±0.5％

记录点数：6、12点二种

记录方式：点蘸印泥盘打点记录

防爆结构：本质安全防爆结构

对象气体：3nG5

重量：约13.5kg

型号检定合格号：第29834号

□报警仪规格

报警方式：上限（下限）式或上下限式

设定精度：输入量程的±0.5％

报警不灵敏度：输入量程的0.6％

接点容量：AC 100V 1A

AC 200V 0.5A

□系统结构

注：在温度检出器上，须***贴有同记录仪一样的检定合格证以及本质安全防爆结构名牌，请用户注意不能使用任意的温度检出器。

●   溶钢温度记录仪

     EH600-01                           EH700-06

            型号    EH600-01

溶钢温度记录仪与浸入式热电偶配用，能快速地显示记录溶钢温度。

因为有自动走纸，停纸机构，当输入超过***低刻度以上时记录纸才能开始送出，依靠连动的内藏的定时器，可调整测定时间。

□规格

输入信号：消耗式浸入  热电偶（R热电偶）

测定范围：1200-1800℃（但1700-1800℃间为mV刻度）

记录点数:单笔

记录方式：纤维笔连续

墨水颜色为红色

走纸速度：50、100、200、400mm/min 4速及快速Fzst

附加功能：自动走纸、停纸机构、热电偶回路校验装置、测定时间设定器下限

重量：约15kg

●辐射温度记录仪

　辐射温度记录仪，内藏辐射率补偿电路，把辐射高温度计检出器不通过变换器，而直接连来记录温度。

□规格

输入信号：辐射温度计的温度信号

测定范围：700-2000℃按辐射高温计测定范围而定

指示精度：输入量程的±0.5％

但不包括辐射率补偿电路的精度

记录点数：笔书写式电笔

打点式6点

辐射率实偿：ξ=0.1~0.2任意设定

重量：约15kg

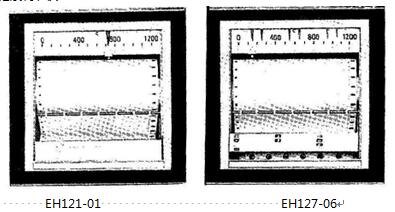

●2位置式记录调节仪

型号   EH□21-01  单笔仪             EH□21-○   多点共同设定

       FH□□-04  双笔仪             EH□27-○   多点个别设定

□：输入信号    1：热电偶    2：热电阻    8：mV    9:mA

         ○:记录点数     6、12点

　　2位置式记录调节仪，记测方法简单，价格便宜，安装简单，故广泛应用，适合于反应缓慢，负载变动小的过程，泻留时间较短的过程。此仪表有笔写式和打点式，在打点式中多点共同设定式和各点个别设定式。

12点打点式仪表的调节为外附机箱。

□规格

●单笔、双笔仪

调节方式：2位置式

设定精度：输入量程的±0.5％

动作间隙：输入量程的0.3％

接点容量：电阻负载-AC 100V 5A、AC 220V 2A

电感负载-AC 100V 2A、AC 220V 2A

调节点数：1点 双笔仪第2笔

重量：单笔仪约13.5kg,双笔仪约15kg

●多点共同设定式

调节方式：2位置式

设定方式：全点共同设定

设定精度：输入量程的±0.5％

动作间隙：输入量程的0.3％

接点容量：电阻负载-AC 100V 3A、AC 220V 2A

电感负载-AC 100V 1.5A、AC 220V 1A

调节点数：6、12点

重量：约17kg

●多点个别设定式

调节方式：2位置式

设定方式：各类个别设定

设定精度：输入量程的±0.5％

动作间隙：输入量程的0.3％

接点容量：电阻负载-AC 100V 3A、AC 220V 2A

电感负载-AC 100V 1.5A、AC 220V 1A

调节点数：6、12点

重量：约17kg

*12点仪表调节装置为外附机箱

□调节动作

●   3位置式记录调节仪

型号   EH□32-01  单笔仪       EH□37-01○   多点个别设定

FH□□05  双笔仪

□：输入信号    1：热电偶    2：热电阻    8：mV    9:mA

○:记录点数     6、12点

    3位置式记录调节仪有分别***立的二个设定指针，分别输出***立的通断（ON-OFF)调节信号，它的使用方法有滞后控制等，此表有笔式和打点式二种。

多点个别设定式仪表的调节单元为外附机箱

□规格

●单笔、双笔仪

调节方式：3位置式

设定精度：输入量程的±0.5％

动作间隙：输入量程的0.3％

接点容量：电阻负载-AC 100V 5A、AC 220V 2A

电感负载-AC 100V 2A、AC 220V 1A

调节点数：1点

双笔仪第2笔

重量：单笔仪约13.5kg

双笔仪约15kg

●多点个别设定式

调节方式：3位置式

设定方式：各点个别设定

设定精度：输入量程的±0.5％

动作间隙：输入量程的0.3％

接点容量：电阻负载-AC 100V 3A、AC 220V 2A

电感负载-AC 100V 1.5A、AC 220V 1A

调节点数：6、12点

重量：约17kg

      *调节EH032-01调节单元装在主机内

           EH037-06调节单元为外附机箱

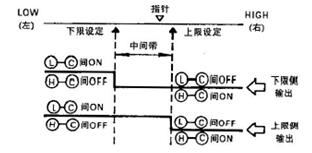

□调节动作

●   PID式记录调节仪

EH163-01

型号   EH□61-01  单笔仪     断续脉冲型

       EH□61-01             断续伺服型

       EH□61-01             电流输出型

       FH□□01   双笔仪     断续脉冲型

       FH□□02              断续伺服型

       FH□□03              电流输出型

□：输入信号    1：热电偶    2：热电阻    8：mV    9:mA

   PID记录调节仪，把偏差（检出值和设定值之差）进行PID运算，使操作端工作，通过选择PID常数，可得到通一断（ON-OFF)控制所得不到的良好的控制效果，为了使各种操作端都能使用，备有断续脉冲型，断续伺服型，电流输出型三种输出信号。

□规格

调节方式：断续脉冲型PID式

断续伺服型PID式

电流输出型PID式

设定精度：输入量程的±0.5％

PID值：比例带（P）0-100％连接可变

积分时间（I）0.2-10min连接可变

微分时间（D）0-5min连接可变

调节点数：1点、双笔仪***第2笔

自动/手动切换：有

PD/PID切换：有

重量：约15.8kg(单笔仪)，约16.8kg(双笔仪)

●断续脉冲型PID式

输出信号：断续脉冲导通信号

接点容量：电阻负载-AC 100V 5A、AC 220V 2A

电感负载-AC 100V 2A、AC 220V 1A

断续脉冲周期：5-60s连续可变

●断续伺服型PID式

输出信号：断续伺服导通信号

接点容量：电阻负载-AC 100V 2A、AC 220V 1A/2kΩ(标准），135Ω（指定）

●电流输出型PID式

输出信号：DC 1-55mA（负载电阻6.0kΩ以下）（标准）

          DC 4-20mA (负载电阻1.3kΩ以下）

          DC 0-10mA (负载电阻2kΩ以下）

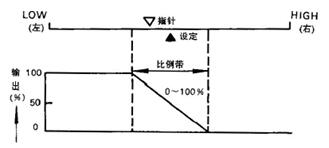

□调节动作

上图所示只是比例作用的情况，在PID作用时，还加上积分作用和微分作用，故其输不是原定义的输出。

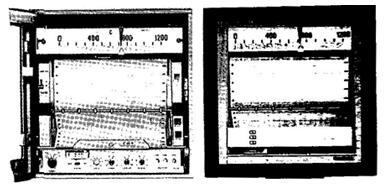

●   上限（下限）式记录报警仪

            EH126-06                      EH136-06

型号    EH□26-◇    单笔、打点仪       共同设定

        EH□28-○    打点仪             个别设定

        FH□□06     双笔仪             第2笔报警

        FH□□66     双笔仪             第1、第2笔报警

GH□□□006  叁笔仪             第3笔报警

GH□□□066  叁笔仪             第2、第3笔报警

●   上下限式记录报警仪

型号    EH□36-◇    单笔、打点仪       共同设定

        EH□38-○    打点仪             个别设定

        FH□□07     双笔仪             第2笔报警

        FH□□77     双笔仪             第1、第2笔报警

GH□□□007  叁笔仪             第3笔报警

GH□□□077  叁笔仪             第2、第3笔报警

       □：输入信号    1：热电偶    2：热电阻    8：mV    9:mA

○:记录点数     6、12点

◇：记录点数     1、6、12点

   记录报警仪从1点到12点能上限（下限）报警或上下限报警，报警设定由微型开关各点共同设定和由电位器个别设定。

□规格

报警方式：上限(下限)式、上下限式

设定精度：输入量程的±0.5％

报警不灵敏区：输入量程的0.6％

接点容量：AC 100V 1A、AC 220V 0.5A

●个别设定式

报警方式：上限(下限)式、上下限式

设定精度：输入量程的±0.5％

报警不灵敏区：输入量程的0.3％

接点容量：AC 100V 3A、AC 220V 1.5A

*上限(下限)式12点及上下限式多点报警单元为外附机箱

□报警动作

●   程序记录调节仪

●   记录调节

型号   EH□61-01P  断续脉冲型PID式

       EH□61-01P  断续伺服型PID式

       EH□61-01P  电流输出型PID式

EH□21-01P  2位置式

□：输入信号    1：热电偶    2：热电阻    8：mV    9:mA
